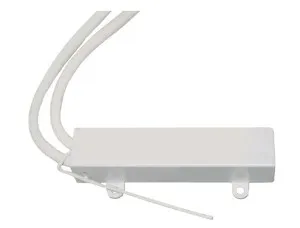

🚀 CUADRO-RECEPTOR VÍA RADIO BRISA
El Cuadro-Receptor Vía Radio Brisa es el cerebro electrónico diseñado para gestionar la automatización de motores de la serie Brisa (especialmente para contraventanas mallorquinas y persianas). Este dispositivo actúa como puente entre la alimentación eléctrica, el motor y los mandos a distancia, permitiendo una gestión inteligente y sin cables del sistema.
Es una unidad compacta que puede instalarse de forma independiente o ir integrada dentro del propio motor, dependiendo de la versión del kit.
📋 Especificaciones Técnicas
Frecuencia de Recepción: 433,92 MHz (tecnología Rolling Code de alta seguridad).
Alimentación: 230 V AC/50 Hz.
Capacidad de Memoria: Permite memorizar hasta 15 o 30 emisores (según modelo).
Grado de Protección: IP54/IP55 (si es externo), protegido contra polvo y salpicaduras de agua. 🌧️
Salida de Motor: 230 V con tiempo de trabajo programable.
🛠️ Funciones Principales
Gestión de Movimiento: Controla la apertura, el cierre y la parada del motor con arranques y paradas suaves para proteger la mecánica.
Receptor de Radio Integrado: Permite la comunicación con mandos a distancia, sensores de viento/sol y teclados inalámbricos sin necesidad de cableado adicional de mando. 📶
Programación de Tiempos: El cuadro aprende cuánto tarda la hoja en abrir o cerrar para cortar la corriente exactamente en el punto necesario, evitando sobrecalentamientos.
Detección de Obstáculos: En combinación con el motor, gestiona la seguridad; si la hoja encuentra resistencia, el cuadro invierte la maniobra o detiene el motor. 🛡️
Entrada de Seguridad: Bornes específicos para conectar fotocélulas o bandas de seguridad cableadas si se desea un extra de protección.
📐 Conexiones del Cuadro
El bornero de conexiones suele estar organizado de la siguiente manera:
| Borne | Función | Descripción |
| L / N | Alimentación | Entrada de fase y neutro de la red (230 V). |
| COM / ▲ / ▼ | Motor | Conexión del neutro común y las dos fases del motor (subida/bajada). |
| ANT | Antena | Conexión del cable de antena para mejorar el alcance del mando. |
| GND / PH | Fotocélula | Entrada para dispositivos de seguridad por infrarrojos. |
| PULS | Pulsador | Entrada opcional para un botón de pared cableado. |
Exportar a Hojas de cálculo
✅ Ventajas del Sistema Radio Brisa
Instalación "Limpia": Reduce drásticamente la necesidad de rozas en la pared, ya que solo requiere llevar alimentación al cuadro. ✨
Centralización: Permite crear grupos de ventanas que cierran todas a la vez mediante un solo mando de varios canales.
Seguridad de Datos: El código dinámico evita que alguien pueda copiar la frecuencia del mando para abrir la contraventana desde el exterior. 🔒
Modo Paso a Paso: Configurable para que un solo botón del mando haga la secuencia "Abrir - Parar - Cerrar - Parar".
💡 Notas Críticas para la Programación
"¡CONSEJO TÉCNICO!: Para grabar el primer mando, el cuadro suele requerir una pulsación en el botón 'PROG' interno de la placa. Una vez memorizado el primero, los demás mandos pueden clonarse vía radio sin necesidad de acceder físicamente al cuadro, lo cual es ideal si el receptor está instalado en un lugar alto o de difícil acceso."
