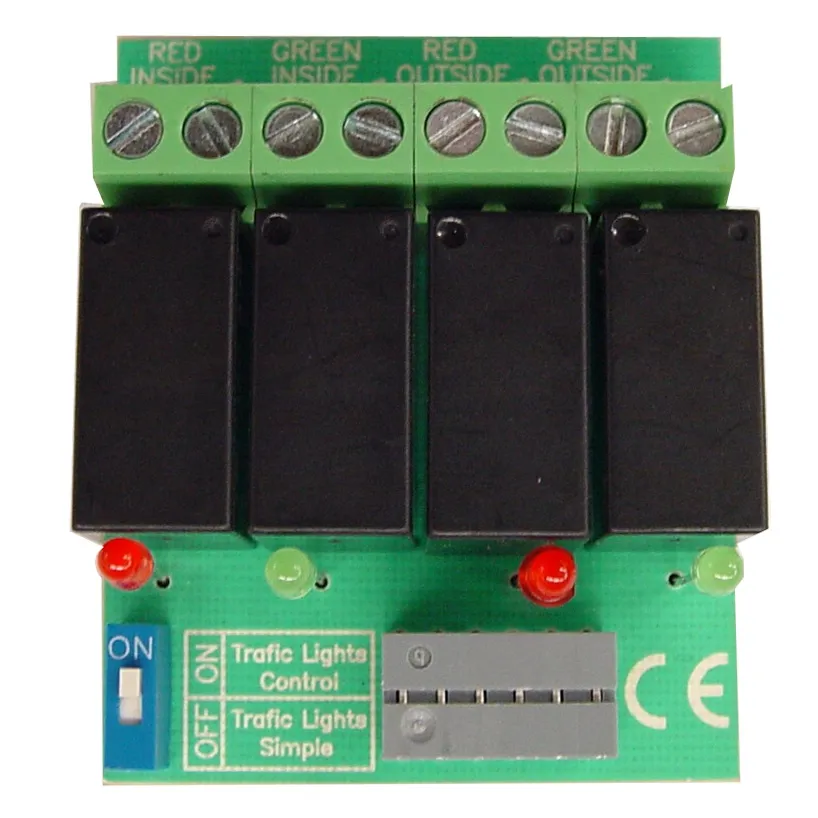

⚙️ TARJETA TL-CARD (Control de Semáforos y Lógica de Tráfico)
La TL-CARD es una tarjeta de expansión específica para cuadros de maniobra de alta gama (como la serie Xtreme), diseñada para gestionar la lógica de semáforos y el control de flujo de vehículos en accesos restringidos. Es el componente indispensable en parkings, comunidades de vecinos o naves industriales donde existe un único carril de entrada/salida y se requiere una gestión inteligente para evitar colisiones.
A diferencia de un simple relé de luz, la TL-CARD interpreta el estado del cuadro de maniobra para dar prioridad de paso y gestionar tiempos de seguridad.
Especificaciones Técnicas
SALIDAS: 2 Relés de potencia para lámparas de semáforo (Rojo y Verde).
TENSIÓN DE SALIDA: Compatible habitualmente con semáforos de 230V AC o 24V DC (según configuración de puentes).
COMPATIBILIDAD: Cuadros de maniobra N&D con zócalo de expansión para tráfico.
MODOS DE TRABAJO: * Bidireccional (Control de carril único).
CONEXIÓN: Sistema de pines Plug & Play. 🔌
Funciones de Gestión de Tráfico
Lógica de Prioridad: Si un vehículo activa la apertura desde el exterior, la TL-CARD pone el semáforo interno en rojo y el externo en verde. 🚦
Aviso de Movimiento: El semáforo rojo puede configurarse para parpadear durante el movimiento de la persiana o puerta, reforzando la seguridad visual.
Gestión de Cierre Automático: La tarjeta puede comunicarse con el cuadro para impedir que la puerta cierre mientras el semáforo está en fase de "paso permitido".
Función de Garaje Lleno: En algunos sistemas, puede integrarse con contadores para dejar el semáforo en rojo permanentemente si el aforo está completo. 🚗🚫
Instalación y Configuración
"¡AVISO TÉCNICO!: La TL-CARD maneja voltajes que pueden ser diferentes a los de la placa lógica. Asegúrese de que el aislamiento de los cables del semáforo sea el adecuado para evitar interferencias en el microprocesador del cuadro."
| Paso | Acción | Detalle |
| Montaje | Conexión en zócalo 'TRAFFIC' | Realizar siempre sin tensión eléctrica en el cuadro principal. 🛠️ |
| Cableado | Bornas de salida | Conectar el común, el hilo de luz roja y el hilo de luz verde respetando el voltaje de las lámparas. |
| Programación | Menú de Tiempos | Ajustar el 'Tiempo de Pre-destello' (segundos que el semáforo está en rojo antes de que la puerta se mueva). |
| Test | Prueba de fotocélula | Verificar que al cortar la fotocélula de seguridad, el semáforo reacciona cambiando a rojo inmediatamente. |
Ventajas de usar la TL-CARD
Seguridad Jurídica: En parkings comunitarios, el uso de semáforos gestionados por tarjeta es a menudo un requisito para cumplir con las normativas de seguridad vial privada.
Reducción de Accidentes: Evita que dos vehículos se encuentren en medio de una rampa estrecha o bajo la persiana. 🛡️
Orden de Flujo: Maximiza la eficiencia de los motores Taurus al evitar paradas y arranques innecesarios por conflictos de paso.
