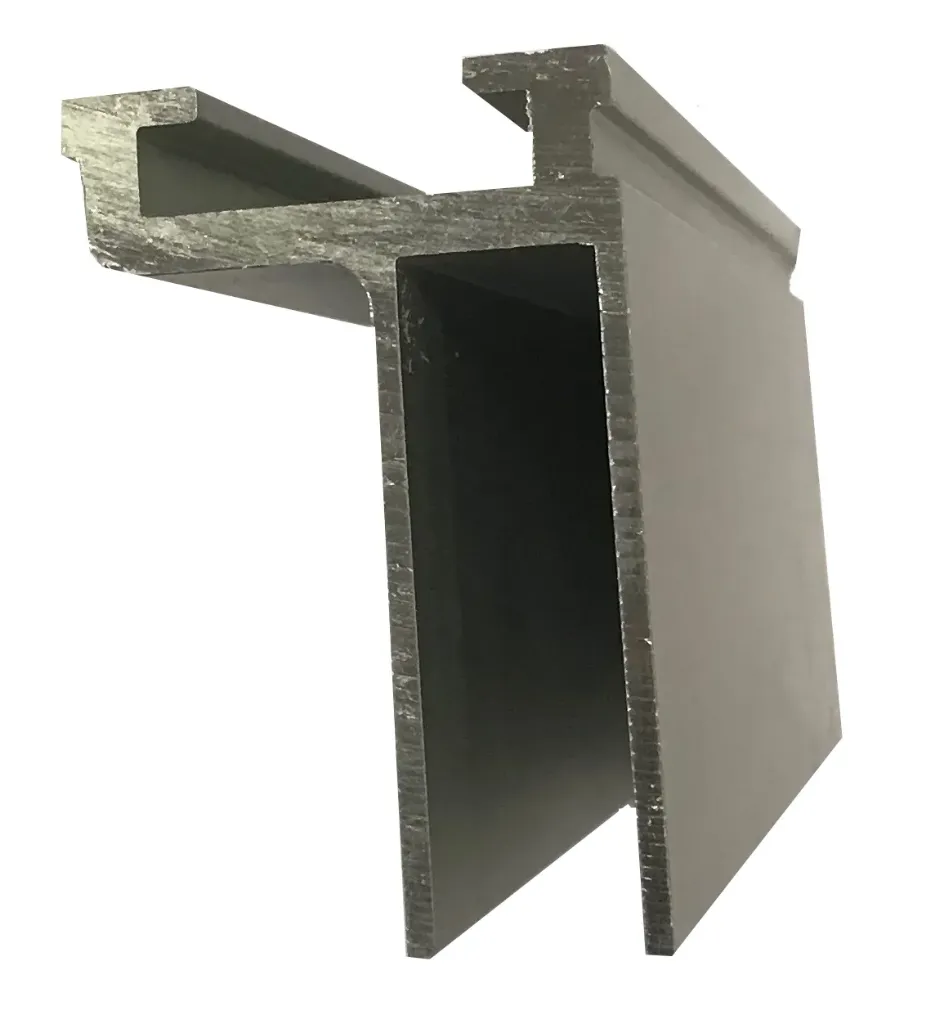

📏 MTS. PERFIL SUPERIOR FG MÓVIL (EVOLUS / MARVEL)
El Perfil Superior FG Móvil es el componente estructural de aluminio extruido que se fija en la parte superior de las hojas móviles. Su función es servir de puente de unión entre el vidrio (o el panel de la puerta) y los carros de rodadura que se desplazan por el operador. Está diseñado específicamente para integrarse en los sistemas Evolus y Marvel, garantizando una sujeción mecánica firme y una estética lineal y limpia.
Se comercializa por metros lineales, lo que permite cortarlo con precisión según el ancho exacto de la hoja diseñada para el proyecto.
📋 Especificaciones Técnicas
Compatibilidad: Específico para operadores Evolus 90/150 y gama Marvel.
Material: Aluminio de alta extrusión con acabado anodizado plata (estándar).
Tipo de Hoja: Compatible con hojas de vidrio con pinzas o hojas enmarcadas (perfilería fina).
Fijación: Ranurado interno para el alojamiento de tornillería métrica y accesorios de unión al carro.
Longitud: Suministrado por metros (Corte a medida según pedido).
📐 Características Principales
Alta Capacidad de Carga: Su geometría está reforzada para soportar el peso de vidrios de gran espesor sin sufrir torsión ni flexión. 🦾
Integración con Carros: El perfil incluye un canal específico donde se atornillan los carros de rodadura Butterfly, permitiendo un ajuste de nivelación milimétrico.
Estética "Minimal": Presenta una cara vista reducida para maximizar la superficie de vidrio, ideal para diseños arquitectónicos modernos y transparentes. ✨
Alojamiento de Goma: Dispone de un canal inferior para insertar las juntas de estanqueidad o las pinzas de presión que sujetan el cristal.
✅ Ventajas del Perfil FG Móvil
Versatilidad de Montaje: Permite montar tanto hojas de cristal desnudo (tipo "All-Glass") como hojas con marcos de aluminio perimetral. 📏
Resistencia a la Corrosión: Al ser aluminio anodizado, es ideal para entradas comerciales expuestas a la humedad o ambientes urbanos.
Montaje Rápido: Su sistema de ranuras permite deslizar los pernos de fijación de los carros a lo largo de todo el perfil, facilitando el centrado de la hoja. 🛠️
💡 Notas para el Corte e Instalación
"¡CONSEJO TÉCNICO!: Al calcular la medida del perfil, recuerde que debe ser igual al ancho del vidrio menos unos milímetros por lado si va a instalar tapas laterales embellecedoras. Un corte preciso a 90∘ es vital para que las tapas encajen a presión y no dejen huecos visibles."
Limpieza Interna: Tras cortar el perfil, asegúrese de eliminar todas las virutas de aluminio de los canales internos antes de introducir los tornillos. Las virutas pueden bloquear el desplazamiento de las tuercas de fijación. 🪚
Nivelación: Utilice este perfil como base para nivelar la puerta. Si el perfil superior no está perfectamente horizontal, la hoja tenderá a desplazarse sola por gravedad, forzando el motor.
Tornillería: Use siempre tornillos de acero inoxidable de la métrica indicada por el fabricante para evitar el par galvánico y asegurar la durabilidad de la unión. 🔩
